Độ rọi Lux là thông số quan trọng khi thiết kế và đánh giá hệ thống chiếu sáng nhà máy. Chỉ số này cho biết lượng ánh sáng chiếu tới một đơn vị diện tích bề mặt. Độ rọi phù hợp giúp người lao động quan sát rõ hơn, thao tác chính xác và hạn chế sai sót trong sản xuất. Vậy độ rọi Lux là gì? Cần bao nhiêu Lux cho từng khu vực nhà máy? Làm thế nào để đo và đánh giá độ rọi chính xác? Bài viết dưới đây sẽ giải đáp những vấn đề này, đồng thời hướng dẫn cách ứng dụng kết quả đo khi thiết kế hoặc cải tạo hệ thống chiếu sáng.
Tóm tắt nội dung

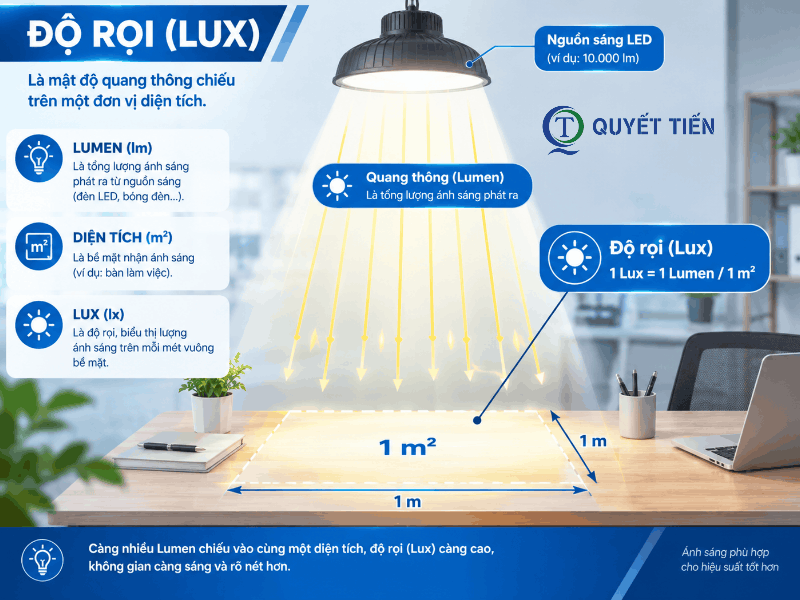

Độ rọi Lux là gì?
Độ rọi (Illuminance) là đại lượng biểu thị lượng quang thông chiếu tới một đơn vị diện tích bề mặt. Độ rọi được đo bằng Lux, ký hiệu là lx.
Một Lux tương đương với một lumen ánh sáng phân bố trên diện tích một mét vuông. Công thức biểu diễn độ rọi trung bình trong trường hợp phân bố đều là:
E = Φ / A
Trong đó:
- E: Độ rọi, đơn vị Lux (lx).
- Φ: Quang thông chiếu tới bề mặt, đơn vị lumen (lm).
- A: Diện tích bề mặt được chiếu sáng, đơn vị mét vuông (m²).
Trong thực tế, ánh sáng không phân bố hoàn toàn đồng đều trên toàn bộ khu vực. Vì vậy, cần đo tại nhiều điểm để đánh giá độ rọi trung bình và mức độ chênh lệch giữa các vị trí.
Phân biệt độ rọi Lux và quang thông Lumen
Lux và Lumen đều là những thông số quan trọng khi lựa chọn đèn LED. Tuy nhiên, hai đại lượng này thể hiện những đặc tính khác nhau.
- Lumen (lm): Cho biết tổng lượng ánh sáng mà nguồn sáng phát ra.
- Lux (lx): Cho biết lượng ánh sáng chiếu tới một đơn vị diện tích.
Ví dụ, hai bộ đèn có cùng quang thông nhưng được lắp ở độ cao khác nhau. Kết quả độ rọi trên mặt phẳng làm việc có thể khác nhau đáng kể.
Độ rọi còn chịu ảnh hưởng bởi góc chiếu, cách bố trí đèn, khoảng cách giữa các bộ đèn và đặc điểm phản xạ của bề mặt. Do đó, không thể chỉ dựa vào công suất hoặc quang thông để xác định hệ thống chiếu sáng có đáp ứng yêu cầu hay không.

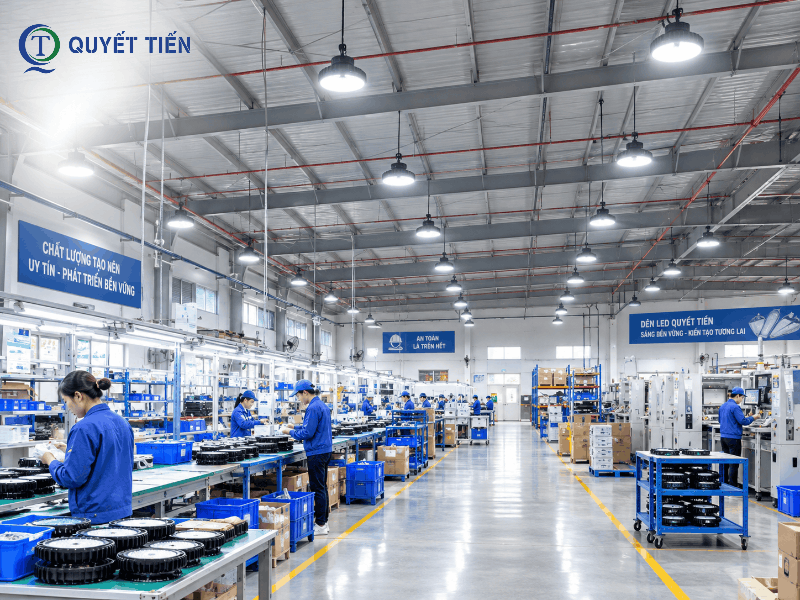

Tiêu chuẩn độ rọi trong nhà máy là bao nhiêu?
Độ rọi phù hợp phụ thuộc vào loại công việc, mức độ chính xác cần thiết và điều kiện quan sát. Khu vực đi lại thường không cần mức chiếu sáng cao như vị trí lắp ráp linh kiện hoặc kiểm tra sản phẩm.
Bảng dưới đây tổng hợp các khoảng độ rọi tham khảo thường dùng khi định hướng thiết kế chiếu sáng. Đây không phải bảng thay thế cho tiêu chuẩn áp dụng đối với từng công việc cụ thể.
| Khu vực hoặc công việc | Độ rọi tham khảo |
|---|---|
| Hành lang, lối đi | 100–150 Lux |
| Khu vực kho hàng thông thường | 100–200 Lux |
| Gia công cơ khí thô | Khoảng 300 Lux |
| Khu vực lắp ráp | 300–500 Lux |
| Lắp ráp linh kiện nhỏ, điện tử | 500–750 Lux |
| Kiểm tra sản phẩm, công việc cần quan sát chi tiết | 750–1.000 Lux hoặc theo yêu cầu nhiệm vụ |
Các giá trị trên chỉ phục vụ tham khảo ban đầu. Khi thiết kế hoặc nghiệm thu, cần đối chiếu tiêu chuẩn áp dụng, loại công việc và mặt phẳng cần đo.
Tại Việt Nam, TCVN 7114-1:2008 là một tài liệu cần tham khảo khi xác định yêu cầu chiếu sáng nơi làm việc trong nhà. Không nên mặc định mọi khu vực nhà máy đều có cùng yêu cầu về độ rọi.
Cách xác định độ rọi phù hợp với công đoạn sản xuất
Để xác định độ rọi mục tiêu, cần xem xét các yếu tố sau:
- Đặc điểm công việc: Công đoạn quan sát chi tiết nhỏ thường cần độ rọi cao hơn khu vực lưu thông.
- Độ chính xác yêu cầu: Công việc có yêu cầu kiểm tra bề mặt hoặc nhận diện lỗi cần được đánh giá kỹ.
- Mặt phẳng làm việc: Độ rọi cần được xác định tại vị trí thực hiện công việc, không chỉ tại sàn nhà.
- Điều kiện môi trường: Bụi bẩn, bề mặt phản xạ và ánh sáng tự nhiên có thể ảnh hưởng đến kết quả.
- Tiêu chuẩn áp dụng: Mức yêu cầu phải phù hợp với công việc và quy định liên quan.
Với nhà máy đang vận hành, doanh nghiệp nên đo hiện trạng trước khi quyết định tăng công suất hoặc bổ sung đèn. Kết quả đo giúp xác định khu vực thiếu sáng và lựa chọn phương án cải thiện phù hợp.
Cách đo độ rọi Lux trong nhà máy

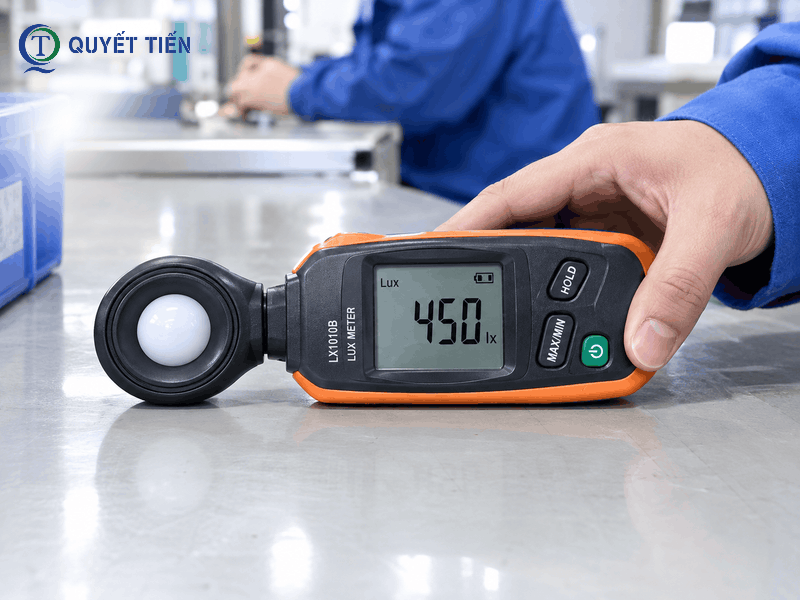

Thiết bị thường được sử dụng để đo độ rọi là máy đo Lux, còn gọi là Lux kế. Thiết bị này có cảm biến tiếp nhận ánh sáng và hiển thị kết quả theo đơn vị Lux. Để kết quả có giá trị đánh giá, người thực hiện cần chọn đúng vị trí đo và ghi nhận số liệu theo một phương pháp nhất quán.
Bước 1: Chuẩn bị thiết bị đo
Trước khi đo, cần kiểm tra tình trạng hoạt động của Lux kế. Nên sử dụng thiết bị phù hợp với mục đích đo và còn trong thời hạn hiệu chuẩn hoặc kiểm tra theo yêu cầu quản lý thiết bị. Đồng thời, cần xác định khu vực khảo sát, mặt phẳng làm việc và điều kiện vận hành của hệ thống chiếu sáng. Nếu nhà máy sử dụng cả ánh sáng tự nhiên và ánh sáng nhân tạo, cần ghi rõ điều kiện đo. Điều này giúp tránh so sánh các kết quả được thu thập trong điều kiện khác nhau.
Bước 2: Xác định các điểm đo
Không nên chỉ đo tại một vị trí rồi dùng kết quả đó đại diện cho toàn bộ nhà xưởng. Độ rọi có thể thay đổi theo khoảng cách tới đèn, chiều cao lắp đặt và cách bố trí thiết bị. Cần chia khu vực thành các điểm đo đại diện. Với khu vực sản xuất, ưu tiên mặt phẳng làm việc nơi công nhân trực tiếp thao tác. Với lối đi hoặc khu vực lưu thông, mặt phẳng đánh giá có thể khác. Vị trí và số lượng điểm đo cần phù hợp với phương pháp đánh giá được lựa chọn.
Bước 3: Tiến hành đo độ rọi bằng Lux kế
Sau khi xác định điểm đo, tiến hành đo theo các bước sau:
- Đặt cảm biến tại mặt phẳng cần đánh giá.
- Định hướng cảm biến theo hướng dẫn của nhà sản xuất thiết bị.
- Tránh để cơ thể hoặc vật thể che khuất ánh sáng tới cảm biến.
- Chờ kết quả ổn định rồi ghi lại giá trị Lux.
- Lặp lại thao tác tại các điểm đo đã xác định.
Nếu đánh giá hệ thống chiếu sáng nhân tạo, cần duy trì điều kiện vận hành đèn ổn định. Khi so sánh trước và sau cải tạo, nên sử dụng cùng vị trí đo và điều kiện tương đương.
Bước 4: Tổng hợp và đánh giá kết quả
Sau khi đo, tổng hợp số liệu để tính độ rọi trung bình và xác định vị trí có độ rọi thấp nhất.
Độ rọi trung bình được tính bằng công thức:
E_tb = (E₁ + E₂ + … + Eₙ) / n
Trong đó:
- E_tb: Độ rọi trung bình của các điểm đo.
- E₁, E₂, …, Eₙ: Độ rọi tại từng điểm.
- n: Tổng số điểm đo.
Kết quả trung bình cần được xem xét cùng độ rọi nhỏ nhất và độ đồng đều. Không nên kết luận toàn bộ khu vực đạt yêu cầu chỉ dựa vào một giá trị trung bình.
Cách đánh giá chất lượng chiếu sáng nhà xưởng
Độ rọi là một tiêu chí quan trọng nhưng chưa phản ánh đầy đủ chất lượng chiếu sáng. Khi đánh giá hệ thống trong nhà máy, cần xem xét thêm độ đồng đều và các yếu tố ảnh hưởng đến khả năng quan sát.
Đánh giá độ đồng đều chiếu sáng
Độ đồng đều cho biết mức độ phân bố ánh sáng giữa các vị trí trong khu vực. Hệ thống có độ rọi trung bình cao nhưng xuất hiện nhiều vùng tối vẫn có thể gây khó khăn khi làm việc.
Một chỉ số thường dùng để đánh giá độ đồng đều là:
U₀ = E_min / E_tb
Trong đó:
- U₀: Độ đồng đều của độ rọi.
- E_min: Độ rọi nhỏ nhất trong các điểm đo được xác định.
- E_tb: Độ rọi trung bình của khu vực.
Chỉ số càng gần 1 thì độ rọi giữa các điểm đo càng đồng đều. Tuy nhiên, mức độ đồng đều cần đạt phải được đối chiếu với yêu cầu áp dụng cho từng loại công việc.
Ví dụ minh họa: Giả sử đo được độ rọi tại năm điểm lần lượt là 320, 350, 300, 340 và 290 Lux.
Độ rọi trung bình là:
E_tb = (320 + 350 + 300 + 340 + 290) / 5 = 320 Lux
Độ rọi nhỏ nhất là 290 Lux. Khi đó:
U₀ = 290 / 320 ≈ 0,91
Ví dụ này minh họa cách tính từ số liệu đo. Kết quả chưa đủ để khẳng định khu vực đạt tiêu chuẩn nếu chưa đối chiếu các yêu cầu liên quan.
Đánh giá chỉ số hoàn màu CRI
CRI (Color Rendering Index) là chỉ số thể hiện khả năng tái hiện màu sắc của vật thể dưới nguồn sáng so với nguồn sáng tham chiếu. Thông số này có ý nghĩa với những công việc cần phân biệt màu sắc, kiểm tra bề mặt hoặc nhận diện sai lệch sản phẩm. Độ rọi đạt yêu cầu nhưng khả năng hoàn màu không phù hợp vẫn có thể ảnh hưởng đến việc quan sát.
Doanh nghiệp nên lựa chọn CRI theo đặc thù công việc thay vì chỉ tập trung vào độ sáng của đèn.
Có thể tìm hiểu thêm trong bài Chỉ số CRI là gì? Cách chọn chỉ số hoàn màu cho nhà xưởng.
Đánh giá khả năng chống chói UGR
UGR là chỉ số đánh giá độ chói gây khó chịu trong môi trường chiếu sáng. Tình trạng chói có thể xuất hiện khi người lao động nhìn vào bộ đèn hoặc các vùng sáng có độ chói cao. Chất lượng chống chói phụ thuộc vào đặc tính bộ đèn, vị trí lắp đặt, hướng nhìn và cách bố trí tổng thể. Vì vậy, không nên chỉ dựa vào công suất hoặc độ rọi để kết luận hệ thống có gây chói hay không.
Tham khảo thêm bài Chỉ số UGR là gì? Hướng dẫn bố trí đèn LED nhà xưởng hiệu quả.
Xem xét nhiệt độ màu và hiện tượng nhấp nháy
Nhiệt độ màu ảnh hưởng đến sắc thái ánh sáng mà người quan sát cảm nhận. Việc lựa chọn ánh sáng phù hợp cần dựa trên môi trường làm việc và yêu cầu quan sát. Hiện tượng nhấp nháy cũng cần được xem xét khi đánh giá chất lượng nguồn sáng. Một số dạng nhấp nháy khó nhận biết bằng mắt thường nhưng có thể ảnh hưởng đến sự thoải mái khi làm việc.
Để hiểu rõ hơn, có thể tham khảo bài Nhiệt độ màu là gì? Cách chọn ánh sáng phù hợp cho nhà xưởng.
Kết luận
Độ rọi Lux là thông số quan trọng khi thiết kế và đánh giá chiếu sáng nhà xưởng. Doanh nghiệp cần xác định đúng độ rọi yêu cầu và đo kiểm tại các vị trí làm việc. Bên cạnh độ rọi trung bình, cần đánh giá độ đồng đều, chỉ số hoàn màu CRI và khả năng chống chói UGR. Kết quả đo nên được đối chiếu với yêu cầu kỹ thuật của từng khu vực. Quyết Tiến hỗ trợ khảo sát, tính toán số lượng đèn và tư vấn giải pháp chiếu sáng nhà máy. Liên hệ chúng tôi qua hotline: 0972.105.689 để được tư vấn phương án phù hợp với mặt bằng, đặc thù sản xuất và ngân sách đầu tư.
